规格项

说明

协议

符合JT794标准，支持部标JT808、GB19056等多种协议

电源输入

支持多种电源输入(DC +8V～36V)，符合12V/24V车辆电气要求

点火信号（车钥匙）

l ≤6V，点火信号关闭

l ≥7.5V，点火信号开启

摄像头供电电源（AV IN1-AVIN8）

摄像头电源输出+12V，输出电压12V（+/-0.5V），最大输出电流3A（输出带过流保护），每路摄像头红外开启后电流不超过0.35A。

显示屏供电电源（AV OUT）

显示屏供电输出，+12V（+/-0.5V），每路屏的电流不超过0.75A。

外接设备电源输出（DC OUT）

输出电压12V（+/-0.5V），最大输出电流0.75A

显示屏和12VOUT供电只能二选一

+5V，输出电压5V（+/-0.2V），最大输出电流1A

功耗

9W(无外设)

录像存储媒质

SD卡（读写速度-class 10，可支持1张SD卡，单张SD卡最大128GB）

SD卡采用循环录像方式

SD卡可做主备存储

机械硬盘和固态硬盘存储

视频

视频流标准

ISO14496-10

视频码率

16Kbps～2000Kbps可调

视频输入

八路标清或八路高清（720P/1080P）视频输入1.0Vp-p，阻抗75Ω

视频输出

一路复合视频输出1.0Vp-p，阻抗75Ω

本地视频输出显示

单画面、四画面、九画面可配置

视频制式

PAL/NTSC制式

图像压缩标准

H.264 Main Profile

图像分辨率

QCIF/CIF/HD1/D1可选(最大支持四路D1)、720P、1080P

音频

音频压缩标准

G.726

音频输入

支持八路音频输入

音频输出

单路音频输出

录音方式

声音与视频同步录制

音频码率

16Kbps/32Kbps/40Kbps可选

语音对讲

语音对讲

外接咪头和喇叭，支持语音对讲功能

TTS语音播报

TTS语音播报

支持外接TTS语音播报器

G-sense

碰撞

内置三轴加速度传感器，大于1g进行碰撞报警。

侧翻报警

侧翻是检测相对水平面的角度。交通部默认是30度，大于30度就报警。

掉电保护

掉电保护

内置锂电池，在主电掉电情况下，设备可工作2min，进行数据存储，上报数据。

I/O

I/O报警输入

支持7路I/O口报警输入。

高电平报警输入值：6～36Ｖ

低电平报警输入值：0～5V

劫警输入

 默认为高电平，低电平（0V-0.8V)有效。

高电平报警输出

2路高电平报警输出。

开关量最大支持12V&0.3A的通流能力。

驾驶员身份识别

驾驶员身份识别

支持可接触24C02类型IC卡。

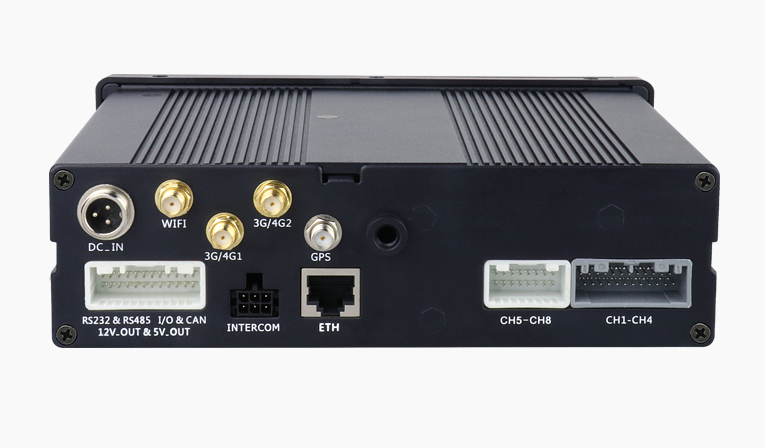

通信接口

串行接口

支持一个RS485接口，支持一个RS232接口

CANBUS接口

一路CAN接口，兼容CAN2.0B

网络接口

一路10M/100M自适应网络RJ45接口

USB接口

USB2.0

USB2.0高速传输

无线通信

Wifi接口

支持802.11b/g/n，2.4G/5.8G无线

3G/4G接口

支持LTE

GPS/北斗双模

首次冷启动时间

≤35s

首次热启动时间

≤2s

重捕捉时间

≤2s

定位精度

水平≤15m，高程≤30m

测速精度

≤2m/S

跟踪灵敏度

-159dBm

捕获

-144dBm

GNSS频率

BD1 B1/GPS L1

导航数据格式

NMEA 0813

其他

工作温度

-20～+70℃（通风良好条件下的环境温度）

尺寸外观

长188mm*宽177mm*高58mm

产品型号

产品描述

标准配置

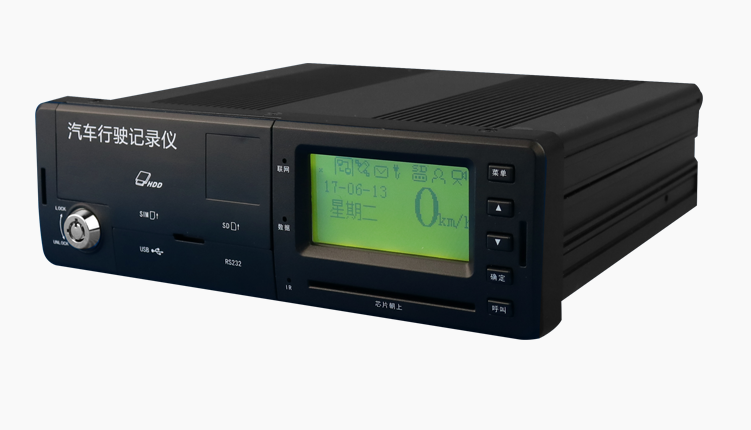

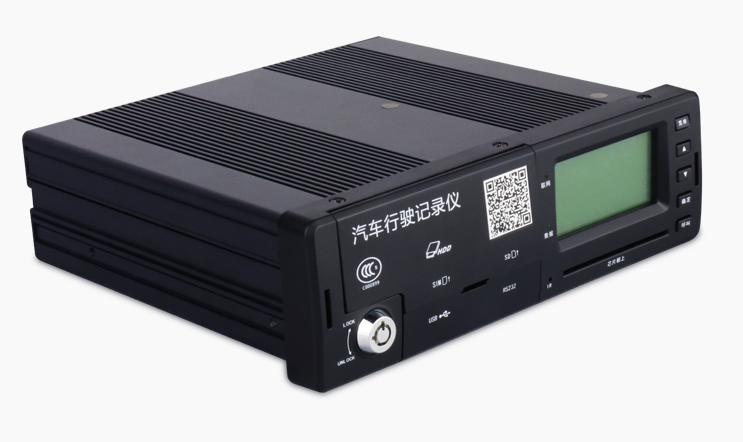

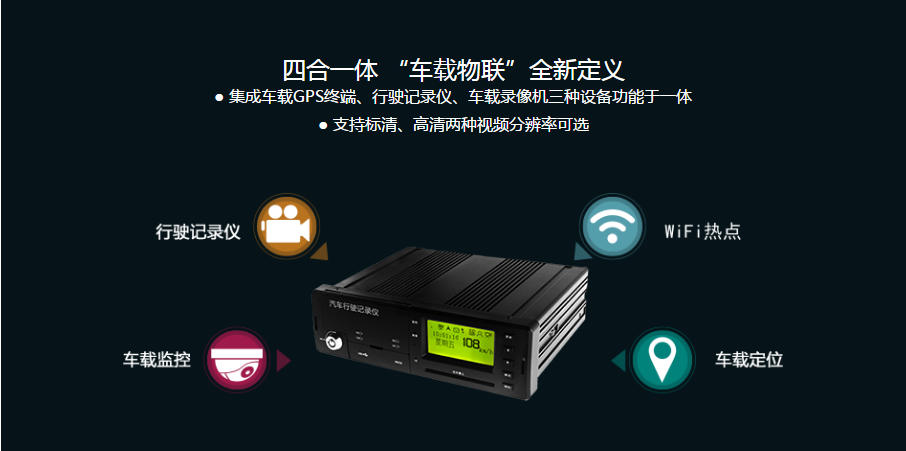

H3318B-L汽车行驶记录仪

可选支持8路标清或8路高清（720P/1080P）音视频存储，可内置多种无线模块，带GPS/BD双模，支持部标协议

车载主机(含3G/4G模块）、电源线、安装支架、3G/4G天线，GPS/BD天线WIFI天线
